[Modul II] Laporan Akhir II

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Simulasi

4. Analisa

5. Link Download

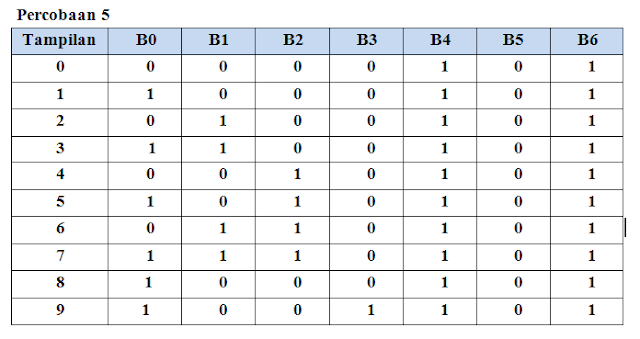

1. Jurnal [kembali]

2. Hardware [kembali]

Komponen:

1. Power

2. Switch

3. LED

4. Resistor

5. IC 74LS47

6. Seven segment

3. Video simulasi [kembali]

4. Analisa [kembali]

• Apa pengaruh logika high low pada pin BI/RBO, RBI, dan LT? Dan apa fungsi masing-masing pin tersebut?

Jika diberikan logika low (0) pada masing-masing pin, maka pin tersebut akan aktif. Jika diberikan logika high (1), maka pin tersebut akan mati.

Fungsi Masing-masing pin:

- LT (Lamp Test) berfungsi untuk menyalakan semua led pada penampil 7 segmen, jalur LT akan aktif pada saat diberikan logika LOW pada jalur LT tersebut.

- RBI (Ripple Blanking Input) berfungsi untuk menahan sinyal input (disable input), jalur RBI akan aktif bila diberikan logika LOW.

- RBO ( Ripple Blanking Output ) berfungsi untuk menahan data output ke penampil 7 segmen (disable output), jalur RBO ini akan aktif pada saat diberikan logika LOW.

• Jelaskan prinsip kerja rangkaian!

Pada percobaan ini menggunakan decoder BCD ke seven segmen. Input dari switch akan masuk ke dekoder, lalu dekoder  akan mengkonversi bilangan biner menjadi bilangan desimal yang akan ditampilkan secara visual pada seven segmen. Decoder BCD ke seven segment mempunyai masukan berupa bilangan BCD 4-BIT (masukan A,B,C dan D). bilangan BCD ini dikodekan sehingga membentuk kode tujuh segment yang akan menyalakan ruas-ruas yang sesuai pada seven segment membentuk bilangan desimal dari 0 sampai 9.  Input RBO, RBI, LT, A, B, C, dan D masing-masing dihubungkan ke saklar 1 sampai saklar 7. Masukan BCD diaktikfkan oleh logika ‘1’ dan keluaran dari decoder adalah aktif low. Tiga masukan ekstra yaitu masukan (lamp test), masukan (blanking input/ripple blanking output), dan (ripple blanking input). Nyala LED pada seven segmen tergantung pada input bilangan binernya.

• Kalau diberikan kondisi input S1 sampai S4 apa yang terjadi?

Ketika input saklar 1 sampai saklar 4 diberi logika 1,dan saklar 5 sampai saklar 7 diberi logika 0 ,ketika keadaan ini menyebabkan pin LT,RBI,BI/RBO aktif ,jika LT aktif maka seharusnya semua ruas pada seven segment akan menyala ( menampilkan angka 8) akan tetapi karena RBI dan BI/RBO juga aktif sehingga input dan ouput dekoder akan tertahan  maka led yang tersambung akan menyala dan pada seven segment akan menampilkan angka 1. Ini terjadi karena masukan BCD dekoder diaktifkan oleh logika “1” dan keluaran dari dekoder adalah aktif low.

5. Link download [kembali]

File rangkaian proteus download
File HTML download
Video download
