Aplikasi Sederhana Pengaturan Lampu Lalu Lintas

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Teori
4. cara kerja

5. rangkaian simulasi

6. video

7. link download

1 Tujuan

• Mengetahui bentuk rangkaian aplikasi sederhana flip-flop
• Memahami prinsip kerja rangkaian aplikasi sederhana flip flop

[kembali]

2 Komponen

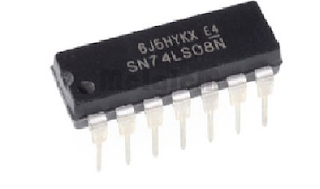

• Gerbang AND

Apabila semua / salah satu input merupakan bilangan biner (berlogika) 0, maka output akan menjadi 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 1.

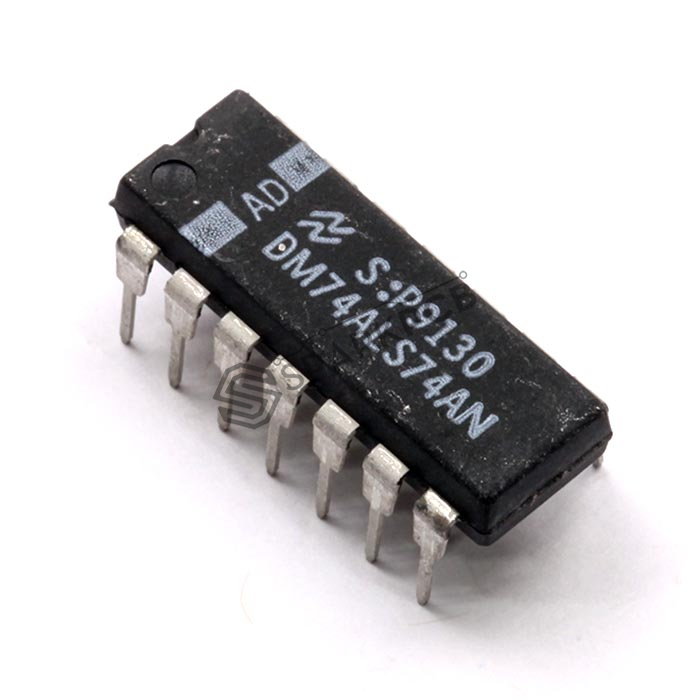

• DT Flip-Flop
