Modul 3: Laporan Akhir 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi

7. Link Download

1. Komponen [Kembali]

• Arduino



• LED

• Push Button

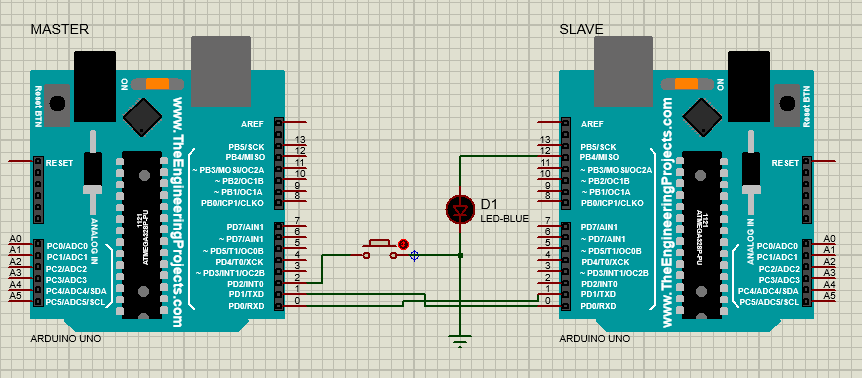

2. Rangkaian Simulasi [Kembali]

3. Flowchart [Kembali]

Master

Slave

4. Listing Program [Kembali]

Master

//MASTER

#define button 2

void setup()

{

  pinMode(button,INPUT_PULLUP);

  Serial.begin(9600);

}

void loop()

  int nilai = digitalRead(button);



  if(nilai == 0)

    {

      Serial.print("1");

    }

  else

    {

      Serial.print("2");

    }

    delay(200);

}

Slave

 #define button 2

void setup()

{

  pinMode(button,INPUT_PULLUP);

  Serial.begin(9600);

}

void loop()

  int nilai = digitalRead(button);



  if(nilai == 0)

    {

      Serial.print("1");

    }

  else

    {

      Serial.print("2");

    }

    delay(200);

}

5. Video [Kembali]

6. Analisa [Kembali]

1. Apa yang terjadi jika komunikasi UART hanya menggunakan 1 kabel saja, yang terhubung TX ke RX?

Jika pada rangkaian simulasi komunikasi UART hanya menggunakan 1 kabel yaitu TX terhubung ke RX (Master – Slave), maka tidak terjadi perubahan dan LED tetap hidup.

Dapat disimpulkan bahwa jika kita mengirim data dari Master ke Slave, Tx Master harus terhubung ke Rx Slave, dan jika kita mengirim data Slave ke Master, maka pin Rx Master yang harus terhubung ke pin Tx Slave.

2. Apakah pada uart dapat menggunakan banyak  master ataupun slave? Jelaskan alasannya

Tidak, karena UART tidak memiliki pin untuk memilih tujuan untuk Slave. Jadi komunikasi UART hanya  memiliki satu Master dan satu Slave saja.

3. Jika ditambahkan resistor 22k sebelum LED, apa yang akan terjadi?

Jika pada rangkaian simulasi ditambahkan resistor sebesar 22k sebelum LED, maka hambatan arus akan menjadi sangat besar sehingga arus dari push button tidak akan cukup kuat untuk menyalakan LED.

4. Jelaskan prinsip kerja UART pada rangkaian

Pin 2 pada Master terhubung ke push button, lalu ke LED dan ground secara seri, dan LED terhubung ke pin 12 Slave. Pin Tx master terhubung ke pin Rx Slave dan Pin Rx Master terhubung ke pin Tx Slave.

Pada bagian master, saat push botton ditekan, maka akan berlogika 0. Saat Push button berlogika 0, pada serial monitor ditampilkan ‘1’, lalu pada slave akan menyalakan LED. Ketika push button tidak ditekan, makan input 2 slave bernilai ‘1’, karena ada perintah pull_up maka akan berlogika 1 pada defaultnya, sehingga menapilkan angka ‘2’ pada serial monitor, dan LED akan mati.

7. Link Download [Kembali]

File rangkaian download

Video simulasi download

Program arduino master download

Program arduino slave download

Library arduino download

Datasheet Arduino download
