Modul 2: Laporan Akhir 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi

7. Link Download

1. Komponen [Kembali]

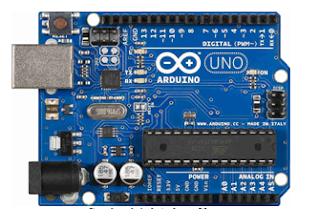

• Arduino

• Motor DC

• Potensiometer

2. Rangkaian Simulasi [Kembali]

3. Flowchart [Kembali]

4. Listing Program [Kembali]

byte pot= A0;  //Deklarasi pin A0 untuk potensiometer

byte motor= 9; //Deklarasi pin 9 untuk motor



int nilai; //Deklarasi variabel nilai

int output; //Deklarasi variabel output



void setup(){  //Semua kode dalam fungsi ini dieksekusi sekali

  pinMode(motor, OUTPUT);  //Deklarasi motor sebagai OUTPUT

  Serial.begin(9600);                 //Set baud rate 9600

}

void loop(){   //Semua kode dalam fungsi ini dieksekusi berulang

  nilai= analogRead(pot);  //Membaca nilai potensiometer

  output= map(nilai, 0, 1023, 0, 255);



  analogWrite(motor, output);



  Serial.print("potensiometer: ");

  Serial.print(nilai);

  Serial.print("  ");

  Serial.print("output: ");

  Serial.print(output);

  delay(100);

}

5. Video [Kembali]

6. Kondisi [Kembali]

1. Apa pengaruh potensiometer terhadap putaran motor dc

Potensiometer mempengaruhi kecepatan putaran dari motor dc. Semakin besar persentasi beban potensiometer maka putaran motor dc semakin lambat, sebaliknya semaki kecil persentasi beban potensiometer makan putaran motor dc semakin cepat.

2. Jika nilai 10k potensiometer diganti menjadi 50k apa yang terjadi?

Jika nilai potensiometer diubah menjadi 50k, maka tidak ada pengaruh terhadap nilai amplitude dan duty cycle nya. Untuk hasil persentasi nilai hambatan nya menyesuaikan dengan nilai potensiometer yang diberikan, dan ini mempengaruhi tegangan yang masuk ke motor dc, tetapi pengaruhnya sangat kecil.

7. Link Download [Kembali]

File percobaaan download

Video simulasi download

Library arduino download

Datasheet Arduino download
